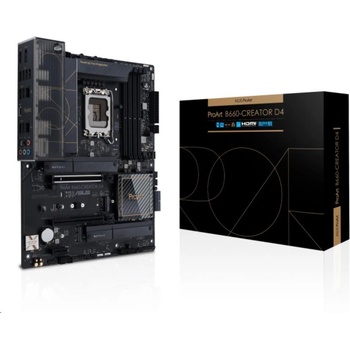

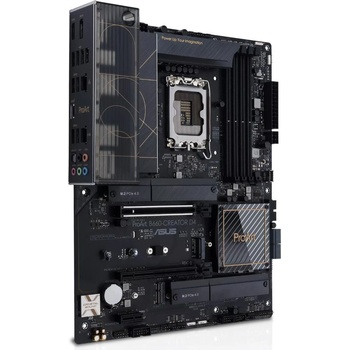

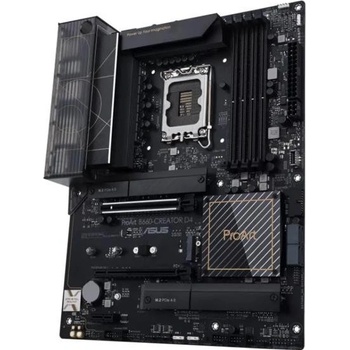

Asus PROART B660-CREATOR D4

ProArt B660-CREATOR D4

Základná doska Intel B660 LGA 1700 ATX určená pre tvorcov, s rozhraním PCIe 5.0, DDR4, 2.5 Gb a 1 Gb Ethernet, tri PCIe 4.0 M.2 sloty, USB-C DisplayPort™ a USB 3.konektor 2x2 na prednom paneli 2. generácie s funkciou Quick Charge 4+

• Socket LGA 1700 pre procesory 12. generácie Intel Core™, Pentium Gold a Celeron
• Komplexná konektivita: 2.5 Gb a 1 Gb vstavaný Ethernet, tri M.2 sloty, podpora ThunderboltTM header, USB-C DisplayPortTM a USB 3.konektor 2 Gen 2x2 na prednom paneli s funkciou Quick Charge 4+
• Výkon novej generácie: 12+1 napájacích stupňov s výkonom 50 A, PCIe 5.0 pripravený
• Optimalizovaný tepelný dizajn: Masívny chladič VRM a čipovej sady, hliníkový M.2 chladiče, šesť 4-pinových záhlaví ventilátorov PWM a záhlavie čerpadla AIO
• ProArt vám ponúka viac: obojsmerné potlačenie šumu AI na čistú online komunikáciu a ProArt Creator Hub s CreationFirst na ovládanie systému na jednom mieste
• Pokročilá správa zabezpečenia: obmedzenie portov USB, čierna listina softvéru a ochrana registra systému Windows prostredníctvom aplikácie ASUS Control Center Express

CPU

Intel Socket LGA1700 pre procesory 12. generácie Intel Core™, Pentium Gold a Celeron

Podporuje 10 nm procesory Intel

Podporuje technológiu Intel Turbo Boost 2.0 a technológiou Intel Turbo Boost Max 3.0**

• Pozri www.asus.com pre zoznam podpory CPU.
• * Technológia Intel Turbo Boost Max 3.0 Podpora Závisí od typov CPU. Čipová súprava

Intel B660 Pamäť 4 x DIMM, max. 128 GB, DDR4 5333(OC)/5000(OC)/4800(OC)/4600(OC)/4400(OC)/4266(OC)/4000(OC)/3866(OC)/3733(OC)/3600(OC)/3466(OC)/3400(OC)/333333(OC)/3200/3000/2933/2800/2666/2400/2133 Non-ECC, nevyrovnávaná pamäť*

Dvojkanálová pamäťová architektúra

Podporuje Intel Extreme Memory Profile (XMP)

OptiMem II * Skutočná podpora frekvencie pamäte závisí od typov procesorov a modulov DRAM, viac informácií nájdete na www.asus.com pre zoznamy kvalifikovaných predajcov pamäte (Qualified Vendors Lists). Grafika 1 x port HDMI** 1 x port typu C podporuje výstup DisplayPort*** 1 x DP IN, ktorý bude mať výstup cez port typu C

• Špecifikácie grafiky sa môžu líšiť podľa typu procesora. Pozrite si, prosím, www.intel.com pre akékoľvek aktualizácie.
• * Podpora 4K@60Hz podľa špecifikácie v HDMI 2.1.
• ** Podporuje 8K@60Hz, ako je špecifikované v DisplayPort 1.4.
• *** Výstup na portoch USB typu C, ktoré zostali pod portami RJ45, si vyžaduje kábel adaptéra USB-C na DisplayPort. Podpora rozlíšenia VGA závisí od rozlíšenia grafickej karty. Rozširujúce sloty

Procesory Intel 12. generácie 1 x PCIe 5.0/4.0/3.0 x16 slot

Intel B660 Chipset* 1 x PCIe 3.0 x16 slot (podporuje režim x4) 1 x PCIe 3.0 x1 slot**

• Podporuje Intel Optane Memory H Series na PCH-attached PCIE slot
• * PCIe X1 zdieľa šírku pásma s M.2_2. PCIe X1 bude vypnutá, keď M.2_2 beží v režime PCIe x4 manuálne povoleným. Úložisko

Spolu podporuje 3 x M.2 sloty a 4x porty SATA 6 Gb/s*

Procesory Intel 12. generácie

M.2_1 slot (kľúč M), typ 2242/2260/2280/22110 - procesory Intel 12. generácie podporujú PCIe 4.režim 0 x4.

Čipová sada Intel B660**

M.2_2 slot (kľúč M), typ 2242/2260/2280 (podporuje PCIe 3.0 x4 režim)***

M.2_3 slot (kľúč M), typ 2242/2260/2280/22110 (podporuje PCIe 4.0 x4) 4 x porty SATA 6 Gb/s***

• Technológia Intel Rapid Storage podporuje SATA RAID 0/1/5/10.
• * Technológia Intel Rapid Storage podporuje pamäť Intel Optane Memory série H na pripojenom PCH M.2 sloty.
• ** M.slot 2_2 zdieľa šírku pásma s PCIe X1 a WiFi Key E. M.2_2 bude pracovať na PCI 3.0 režim x2 buď je detekované zariadenie v slote PCIe x1 alebo WiFi Key E. Ethernet

1 x Realtek 2.5Gb Ethernet 1 x Intel 1Gb Ethernet

ASUS LANGuard Bezdrôtové pripojenie a Bluetooth

M.len 2 sloty (Key E, PCIe)* *Wi-Fi modul sa predáva samostatne. USB

Zadné USB (spolu 9 portov) 1 x USB 3.2 Gen 2 Type-C (zdieľaný s grafickým výstupom DisplayPort) 4 x USB 3.2 porty Gen 1 (4 x Type-A) 4 x USB 2.0 portov (6 x typ A)

Predné USB (spolu 7 portov) 1 x USB 3.2 Gen 2x2 konektor (podporuje USB Type-C s 60W PD/QC4+) 1 x USB 3.2 Gen 1 header podporuje ďalšie 2 x USB 3.2 porty Gen1 2 x USB 2.0 hlavičky podporujú ďalšie 4 USB 2.0 portov Audio

Realtek 7.1 Surround Sound High Definition Audio CODEC*

• Podporuje: Jack-detection, Multi-streaming, Front Panel Jack-retasking
• Podporuje prehrávanie až do 24-Bit/192 kHz

Audio funkcie

• Predregulátor napájania znižuje vstupný šum na zabezpečenie konzistentného výkonu
• Prémiové audio kondenzátory
• Vyhradené audio vrstvy PCB
• Audio kryt
• Unikátny de-pop obvod

• Z dôvodu obmedzení šírky pásma HDA nie je pre 7.1 priestorový zvuk.
• * Na podporu 7.1 zvukový výstup priestorového zvuku. Porty I/O na zadnom paneli

1 x port USB typu C podporuje USB 3.2 Gen2 a výstup DisplayPort 4 x USB 3.2 porty Gen 1 (4 x Type-A) 4 x USB 2.0 portov (4 x typ A) 1 x DisplayPort (len vstup) 1 x port HDMI 1 x Realtek 2.5Gb Ethernet port 1 x Intel 1Gb Ethernet port 5 x audio konektory 1 x optický S/PDIF výstupný port Interné konektory I/O

Súvisiace s ventilátormi a chladením 1 x 4-pinový záhlavník ventilátora CPU 1 x 4-pinový záhlavník ventilátora CPU OPT 1 x 4-pinový záhlavník čerpadla AIO 4 x 4-pinové záhlavníky ventilátorov šasi

Súvisiace s napájaním 1 x 24-pinový konektor hlavného napájania 1 x 8-pinový konektor napájania +12V 1 x 4-pinový konektor napájania +12V

Súvisiace s úložiskom 3 x M.2 sloty (kľúč M) 4 x porty SATA 6 Gb/s

USB 1 x USB 3.2 Gen 2x2 konektor (podporuje USB Type-C s 60W PD/QC4+) 1 x USB 3.2 Gen 1 header podporuje ďalšie 2 x USB 3.2 porty Gen1 2 x USB 2.0 hlavičky podporujú ďalšie 4 USB 2.0 porty

Rôzne 3 x adresovateľné záhlavia Gen 2 1 x záhlavie AURA RGB 1 x záhlavie Clear CMOS 1 x záhlavie portu COM 1 x záhlavie zvuku na prednom paneli (AAFP) 1 x M.2 slot (kľúč E) 1 x SPI TPM header (14-1pin) 1 x 20-3 pin System Panel header with Chassis intrude function 1 x Thermal Sensor header 1 x Thunderbolt™ header Špeciálne funkcie

ASUS 5X PROTECTION III

• DIGI+ VRM (- digitálny výkonový dizajn s DrMOS)
• Vylepšená nadprúdová ochrana DRAM
• ESD Guards
• LANGuard
• Prepäťová ochrana
• SafeSlot
• Zadný vstup/výstup z nehrdzavejúcej ocele

ASUS Q-Design

• M.2 Q-Latch
• Q-Connector
• Q-DIMM
• Q-LED (CPU [červená], DRAM [žltá], VGA [biela], Boot Device [žltozelená])
• Q-Slot

ASUS Thermal Solution

• Flexibilný M.2 chladiče
• Konštrukcia chladiča VRM

• ASUS EZ DIY
  • ProCool
  • Predmontovaný I/O štít

AURA Sync

• AURA RGB header
• Adresovateľné headery Gen 2 Funkcie softvéru

Exkluzívny softvér ASUS

Armoury Crate

• AURA Creator
• AURA Sync
• Fan Xpert 4
• Obojsmerné potlačenie hluku AI

AI Suite 3 - Nástroj na úsporu výkonu a energie

EPU

DIGI+ VRM

Turbo app

ASUS CPU-Z

Podporovaný softvér na správu IT - ASUS Control Center Express(ACCE)

ProArt Creator Hub

CreationFirst

Antivírusový softvér Norton (skúšobná verzia zdarma)

WinRAR

UEFI BIOS

• ASUS EZ DIY
  • ASUS CrashFree BIOS 3
  • ASUS EZ Flash 3
  • ASUS UEFI BI BIOS

128 Mb Spravovateľnosť

WOL podľa PME, PXE Príslušenstvo

Káble 1 x kábel DisplayPort 2 x káble SATA 6 Gb/s

Rôzne 3 x M.2 gumové obaly 1 x Q-konektor inštalačné médium 1 x DVD s podporou dokumentácia 1 x karta s aktivačným kľúčom ACC Express 1 x používateľská príručka Operačný systém

Windows 11 64-bit, Windows 10 64-bit Faktor formy

Formát ATX 12 palcov x 9.6 palcov ( 30.5 cm x 24.4 cm ).
